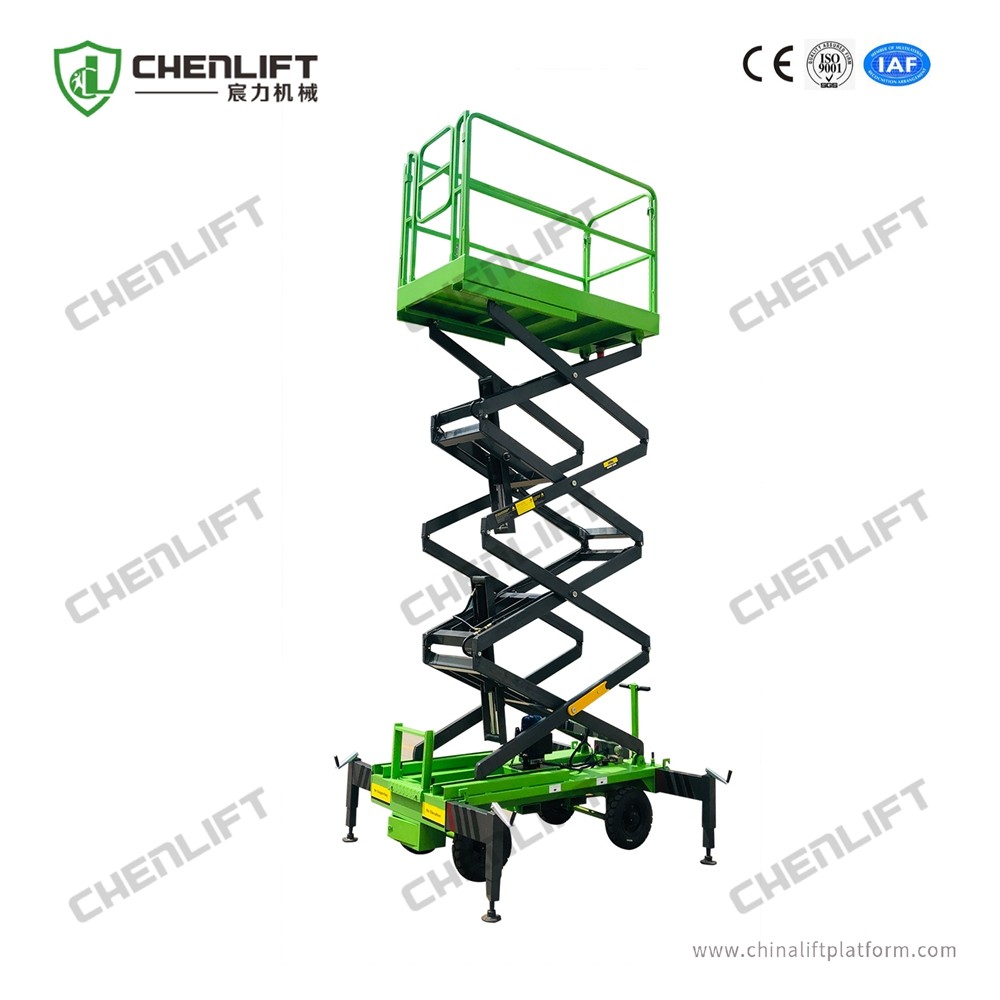

500 কেজি লোড মোবাইল কাঁচি লিফট আউটরিগার সহ

মোটর দ্বারা জলবাহী পাম্প চালিত হয়, উচ্চ চাপের তেল P গহ্বরে প্রবেশ করে এবং চেক ভালভ 1 এর মাধ্যমে A গহ্বরে নির্গত হয় এবং অবশেষে জলবাহী উত্তোলন সিলিন্ডারে প্রবেশ করে, যা ধীরে ধীরে ওয়ার্কিং প্ল্যাটফর্মকে উপরে তোলে।

বিভিন্ন লোডিংয়ের জন্য, রিলিফ ভালভ 2 সেই অনুযায়ী কাজের চাপ সামঞ্জস্য করতে পারে, যা অতিরিক্ত লোডিং বা চাপ কমানো এড়াতে সাহায্য করবে।

যখন ওয়ার্কিং প্ল্যাটফর্মটি নামতে থাকে, তখন সোলেনয়েড ভালভ 4 বিদ্যুতের সাথে খুলবে, সিলিন্ডারের ভিতরের জলবাহী তেল A গহ্বরে প্রবাহিত হবে এবং লোডিংয়ের কারণে ভালভে প্রবেশ করবে এবং যেহেতু চেক ভালভ 1 বিপরীতভাবে বন্ধ থাকে, তাই জলবাহী তেল শুধুমাত্র খোলা সোলেনয়েড ভালভ 4 এর মধ্য দিয়ে যেতে পারবে এবং O গহ্বর দ্বারা অ্যাডজাস্টেবল থ্রোটল ভালভের মাধ্যমে তেল ট্যাঙ্কে প্রবেশ করবে।

উপরের ভিত্তিতে, ওয়ার্কিং প্ল্যাটফর্ম ধীরে ধীরে নামতে থাকবে এবং ভালভের অভ্যন্তরীণ গঠন চাপ ভারসাম্যপূর্ণ হওয়ার কারণে, ইলেক্ট্রোম্যাগনেটের ক্রিয়াকলাপের কারণে লোডিং ওঠানামার দ্বারা স্থিতিশীলতা প্রভাবিত হবে না।

নিরাপত্তা সতর্কতা​

1. প্ল্যাটফর্মে অপারেটিং ভোল্টেজ 24V
2. প্ল্যাটফর্ম এবং গ্রাউন্ডে জরুরি স্টপ বোতাম
3. সহায়ক প্ল্যাটফর্ম নামানো
4. পায়ের পাতার মোজাবিশেষ ফেটে যাওয়া ভালভ নিরাপত্তা
5. বৃষ্টি-প্রমাণ ডিজাইন বৈদ্যুতিক ক্যাবিনেট
6. প্ল্যাটফর্মে ভাঁজযোগ্য বেড়া
7. আরও স্থিতিশীলতার জন্য চ্যাসিসের উপর আউটরিগার
